TABLA DE SURF DE RESCATE
Es un sistema de rescate basado en la tabla de surf de tipo longboard.
Su cometido es la intervención rápida sobre el ahogado, manteniéndolo a salvo antes de la llegada de otros efectivos en medios convencionales, como las lanchas.

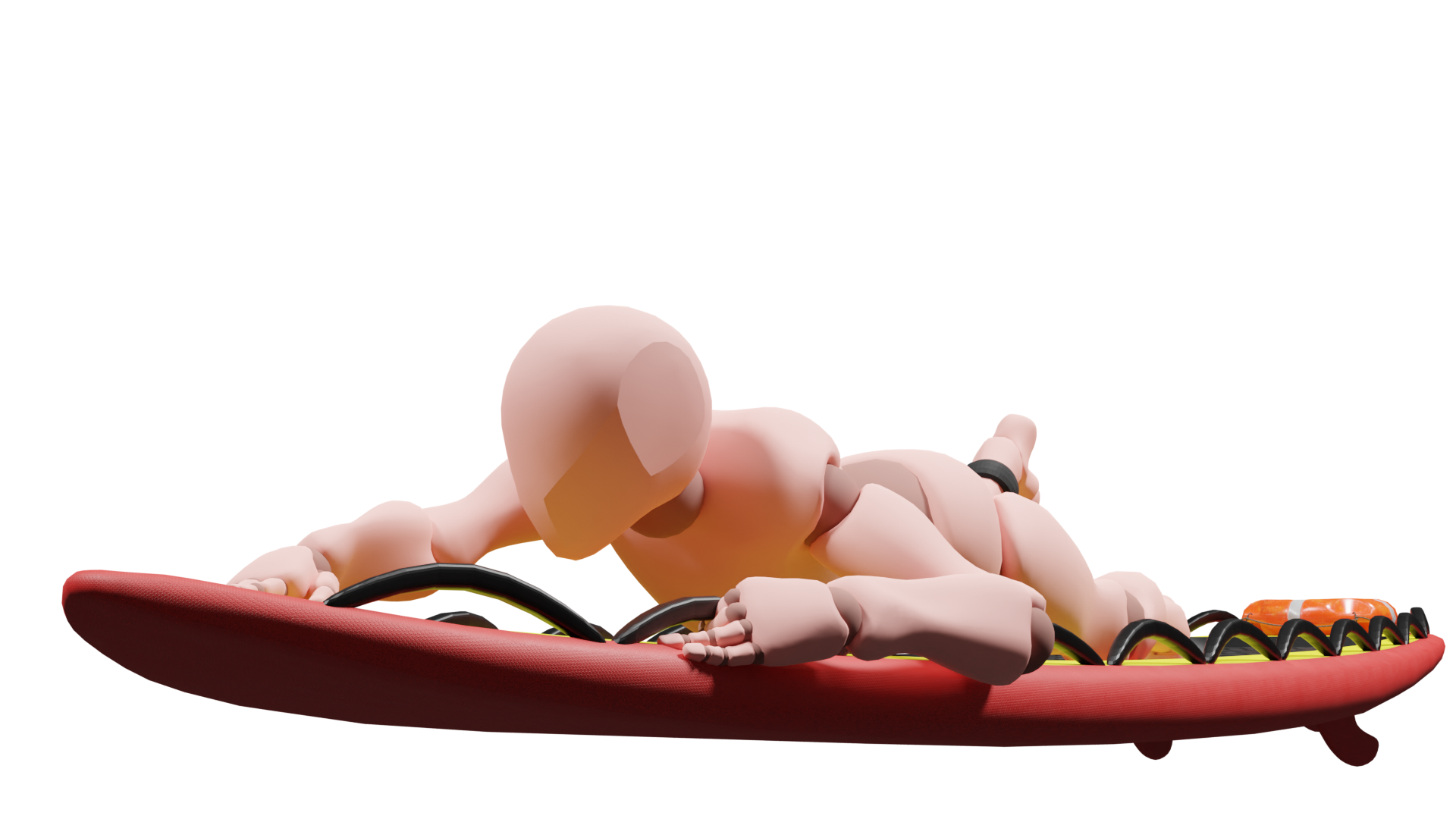

Debido a la posición tumbada del socorrista sobre la tabla, se obtiene una gran estabilidad y capacidad de sortear el oleaje en situaciones de mar compleja.

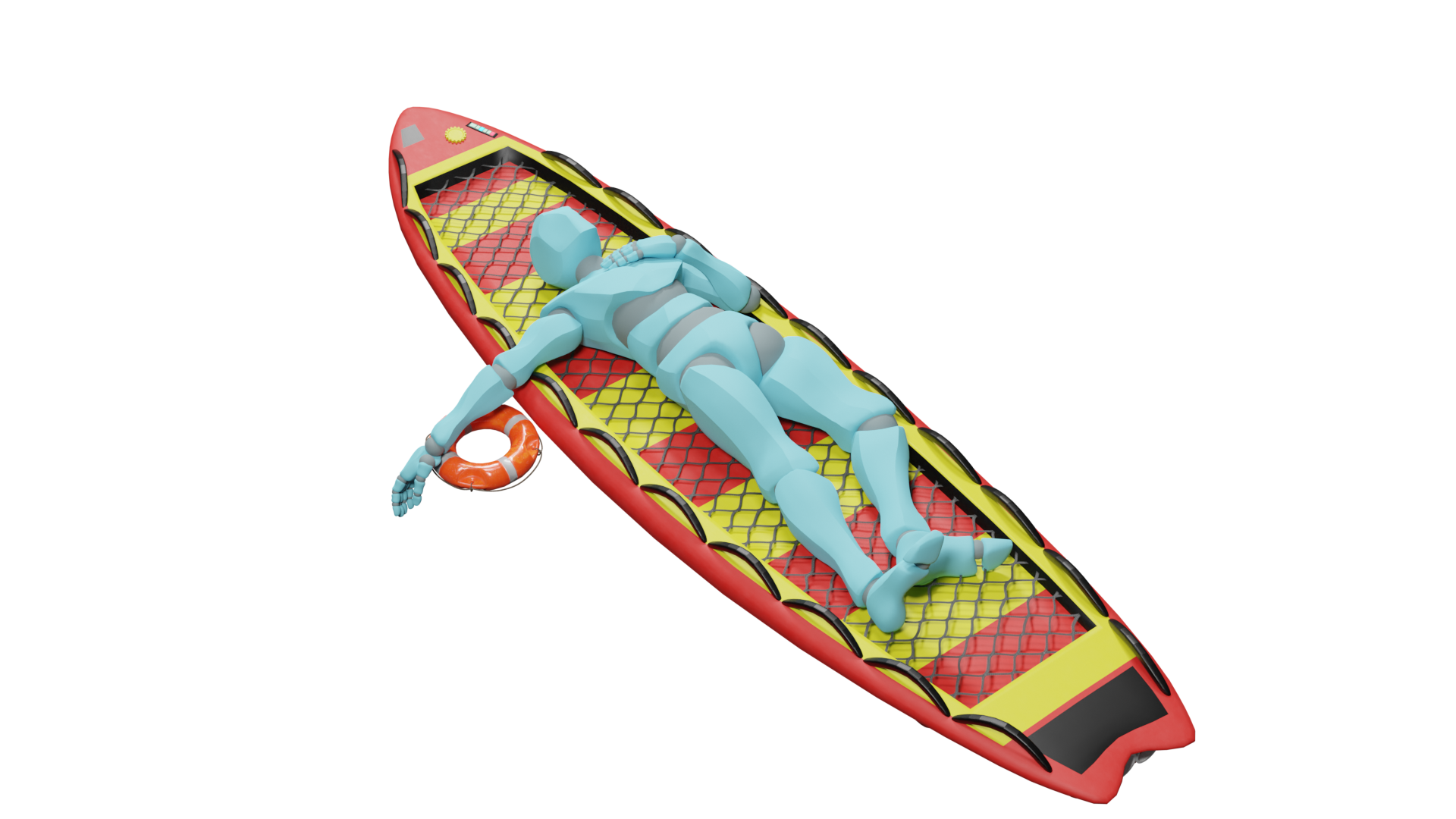

La superficie principal es cubierta por una red de nylon, se adapta al cuerpo del ocupante sin ejercer presión sobre él.
Los agarres laterales, de material elástico
facilitan la subida y movilidad del paciente y permiten colocar diferentes herramientas, así como hacer que la tabla sirva de camilla en tierra.
facilitan la subida y movilidad del paciente y permiten colocar diferentes herramientas, así como hacer que la tabla sirva de camilla en tierra.
En casos extremos, estos soportes permiten colocar amarres corporales cruzados que inmovilicen al accidentado y atar los cabos necesarios para un ascenso y asistencia en helicóptero.

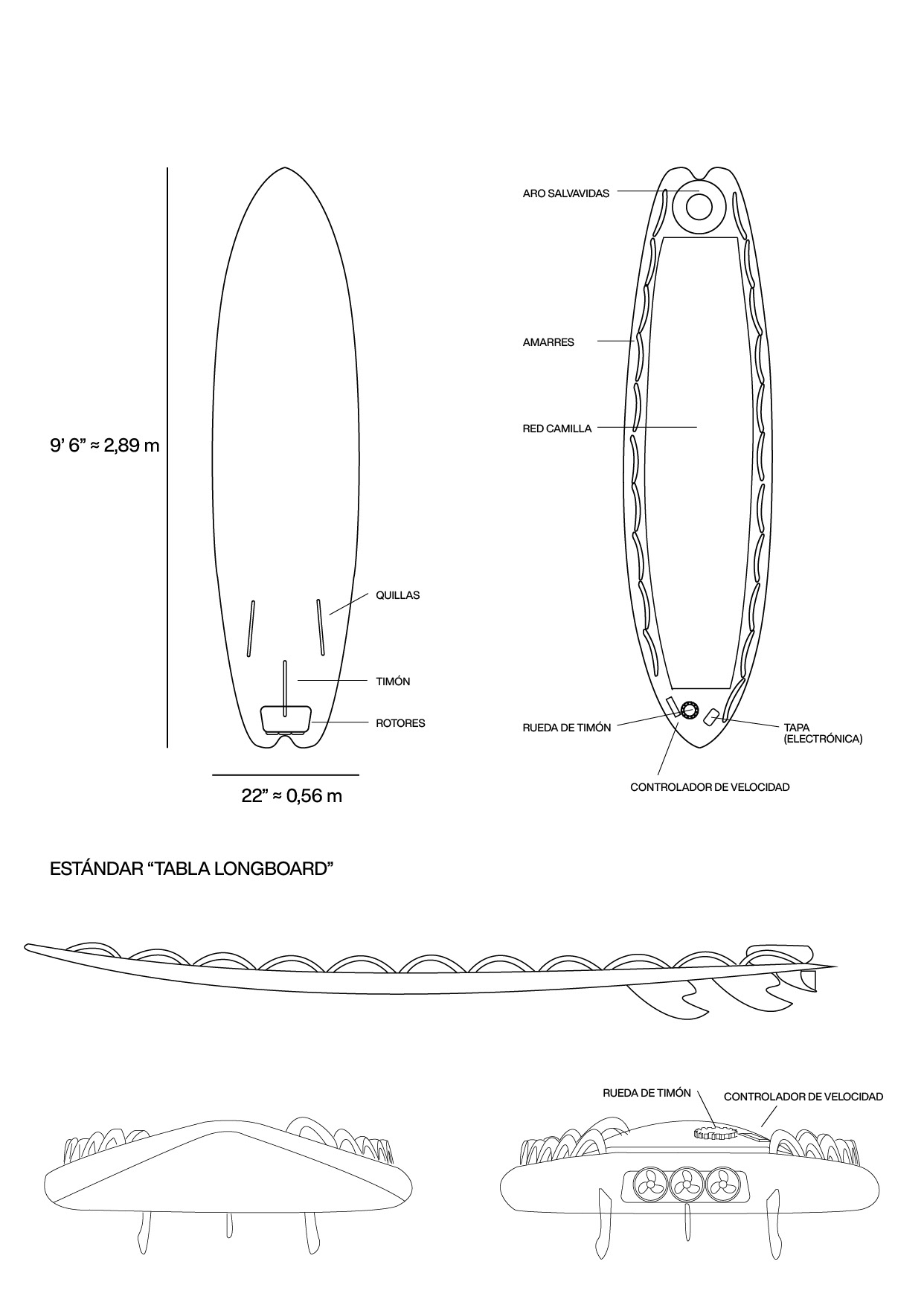

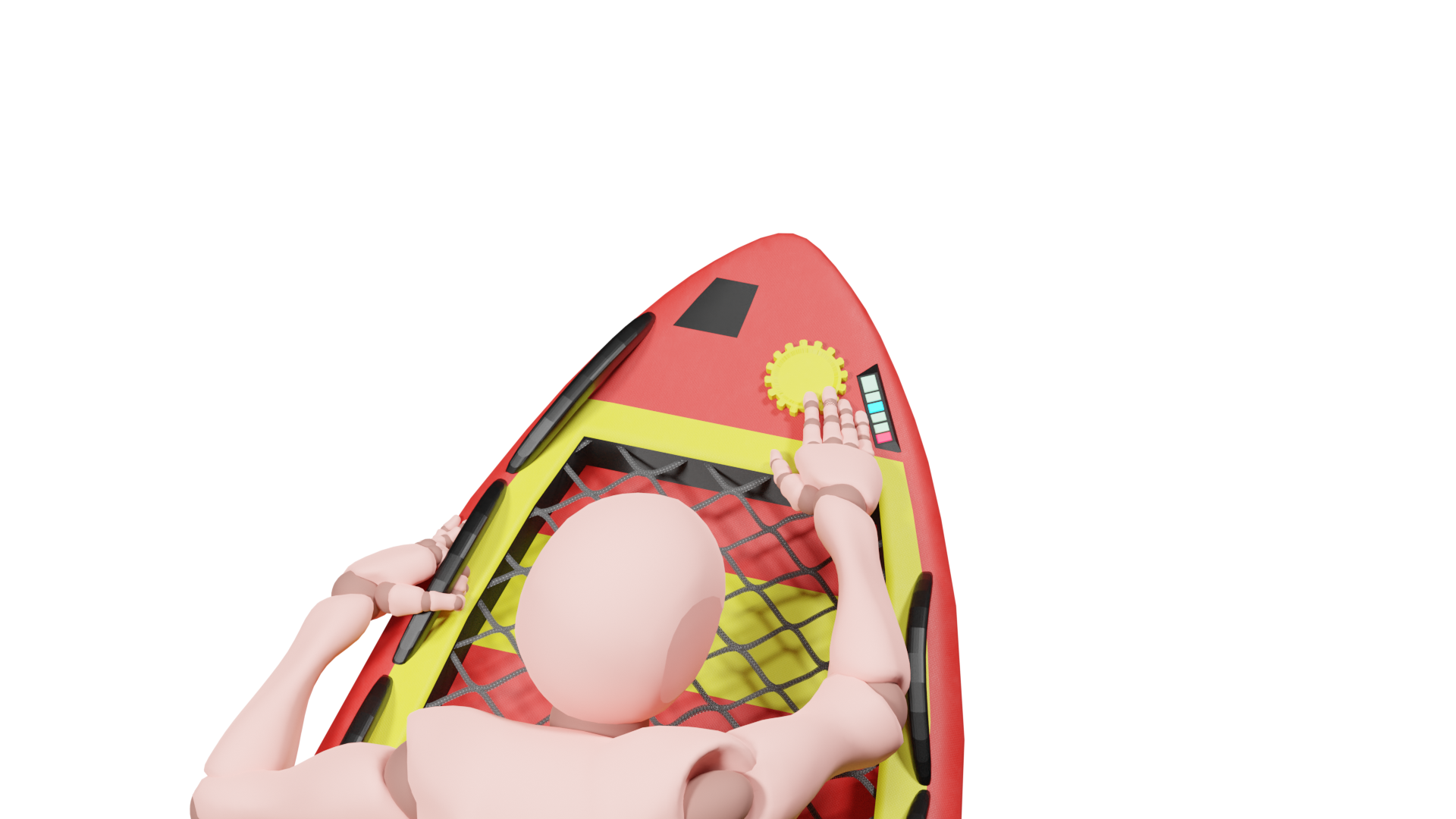

A proa, se encuentra el cuadro de mando.
Una rueda de timón plana permite cambiar
la dirección de la tabla. A su derecha, una
botonera sirve para cambiar a distintas
velocidades, mientras que el botón rojo
se usa como parada de emergencia.
Una rueda de timón plana permite cambiar
la dirección de la tabla. A su derecha, una
botonera sirve para cambiar a distintas
velocidades, mientras que el botón rojo
se usa como parada de emergencia.
De este modo, sólo se necesita una mano
para gobernar la embarcación.
para gobernar la embarcación.
Se coloca una tapa para acceder a los
componentes electrónicos.
A popa, se sitúan elementos
de supervivencia, como un
aro salvavidas y un compartimento
para un chaleco y una bengala.
de supervivencia, como un
aro salvavidas y un compartimento
para un chaleco y una bengala.

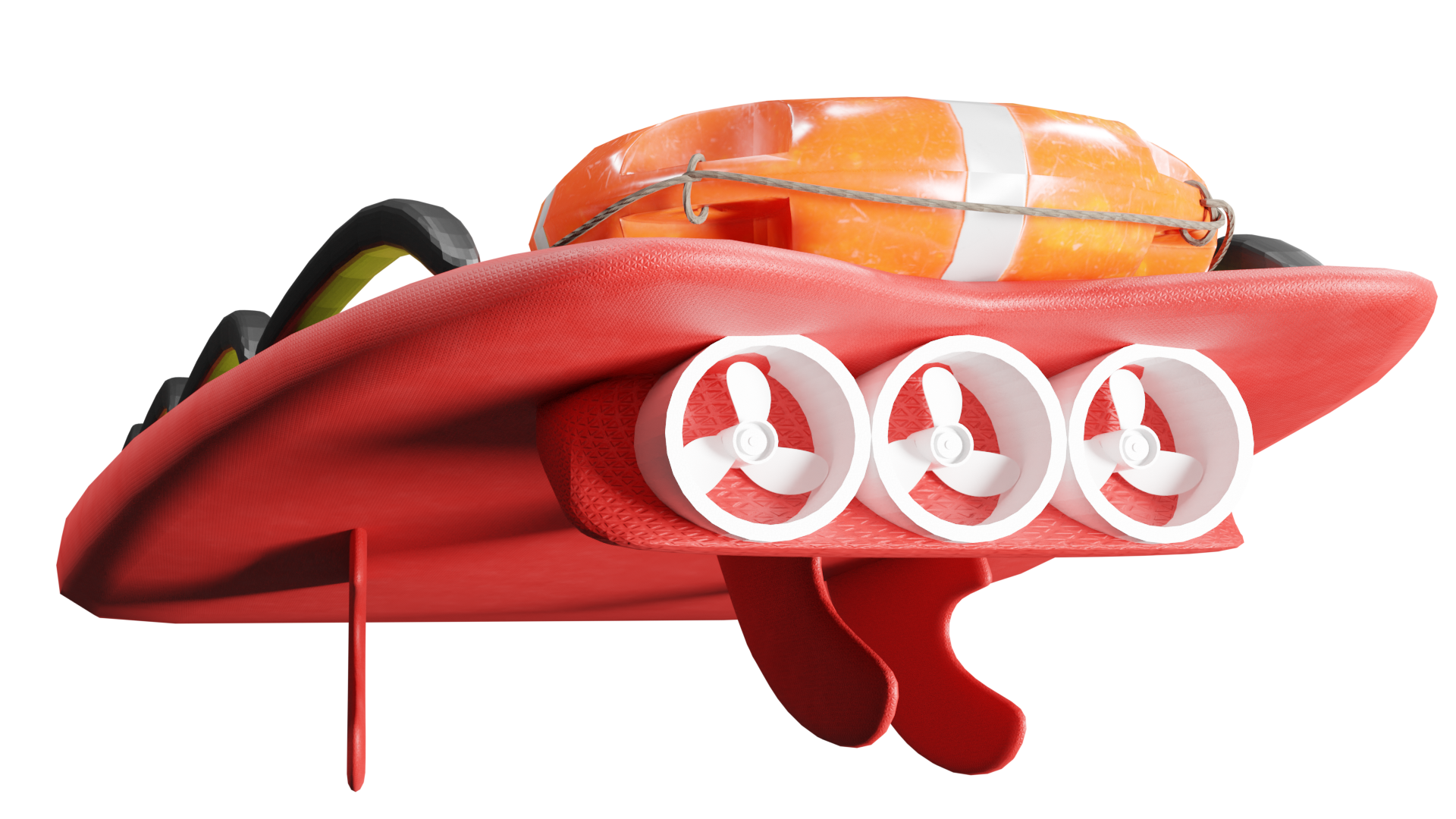

Debajo, tres rotores eléctricos
otorgan velocidad a la
tabla, alimentados por
una pequeña batería en
el espacio trasero.
otorgan velocidad a la
tabla, alimentados por
una pequeña batería en
el espacio trasero.
Para la dirección, se coloca
un timón y dos quillas fijas.
un timón y dos quillas fijas.
Modelado en Blender y renderizado en Cycles X.
Realizado durante el Máster de Diseño de la Universidad Complutense de Madrid.
